Entwicklung eines 5 Zoll CAN Display mit embedded Diagnosefunktion

Bau­maschinen, schwere Arbeits­maschi­nen, Gene­ratoren sowie auch Pumpen arbeiten oft 24/7 unter den rausten und härtesten Beding­ungen. Der Betriebs­zustand der Maschinen muss dabei ständig über­wacht werden um einen maxi­malen und möglichst öko­nomischen Gebrauch zu garan­tieren. Bei älteren Maschinen geschieht dies zumeist über analoge Anzeigen oder rudi­mentäre und mono­chrome Displays. Alte Maschinen/Motoren sind dabei bei weitem nicht so elektri­fiziert wie neue state-of-the-art Systeme.

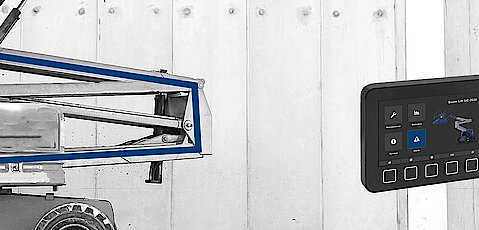

In einer gemein­samen Entwicklung mit einem führenden Motoren­her­steller, hat Sontheim ein Display entwickelt, welches sowohl den harten Umwelt­bedingungen standhält und gleich­zeitig dem Anwender ein ganz­heit­liches Moni­toring seiner Maschine ermöglicht, basierend auf offenen Standards. Es zeichnet sich durch Schutz­klasse IP67 aus, erfüllt höchste Umwelt­anforde­rungen und lässt sich mittels fünf beleuch­teter Buttons intuitiv bedienen. Das moderne 5 Zoll Display mit 16 Millionen Farben ermög­licht dabei die Visuali­sierung sämt­licher System­daten, von einfachen Fehler­meldungen bis zu detail­ierten Analysen der Maschine und indivi­duellen Alarm­meldungen. Analoge und digitale IOs sorgen dabei für eine einfache Anknüpfung von kunden­spezi­fischen Legacy Systemen wie Schalt­kontakten, Sirenen oder Signal­leuchten. Dies wird durch die Verwendung von offenen Standard erreicht. Die Visuali­sierung der GUI wird mittels Diagnose-Daten erzeugt und bein­haltet somit schon eine inte­grierte standard­konforme Diagnose. Zur Erstellung der grafischen Ober­flächen kann dabei die Modulare Diagnose Toolkette 2.0 verwendet werden. Dadurch bietet das System beispiels­weise eine sehr schnelle Inte­gration von Mehr­sprachig­keit, was eine welt­weite Nutzung äußerst verein­facht. Die Wieder­verwendung von Quell­code für verschie­dene Appli­kationen wie Diagnose-, Entwicklungs- oder Test­werkzeuge lässt sich einfach auch auf diese Platt­form kompi­lieren.
